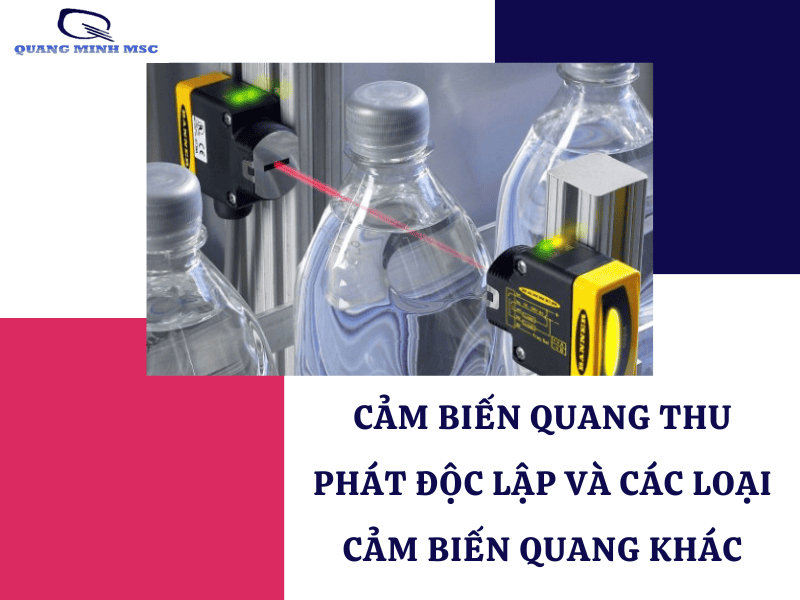

Cảm biến quang thu phát độc lập và các loại cảm biến quang khác

Cảm biến thường được dùng để phát hiện những vật thể lạ. Loại cảm biến quang thường vận dụng trong những dây chuyền sản xuất tự động hóa. Thế nên, hiện nay, chúng tiêu dùng tương đối rộng rãi trên thị trường. Trong bài viết này, chúng tôi sẽ cung ứng cho các bạn những thông tin liên quan đến cảm biến quang thu phát độc lập và các loại cảm biến quang điện khác. Từ đấy, bạn sẽ có thêm các cái nhìn tổng quan về đồ vật này.

Thế nào là cảm biến quang điện?

Cảm biến quang điện là một đồ vật có chức năng phát ra chùm tia sáng với tần số chiếu vào vật thể đang cần phát hiện. lúc vật thể chuyển động qua, ánh sáng sẽ ảnh hưởng tới tần số của bộ thu sáng. từ sự thay đổi này, cảm biến sẽ được biến đổi thành dấu hiệu điện, nhờ những hiện tượng phát xạ điện tử từ cực catot (Cathode) cho lượng ánh sáng chiếu vào.

Khả năng hoạt động của cảm biến quang điện như thế nào?

Trong cấu tạo của cảm biến quang điện gồm có 3 phần cơ bản sau:

• Bộ phát sáng

• Bộ thu sáng

• Bo mạch xử lý những tín hiệu điện

Chức năng của mỗi bộ phận như sau:

– Bộ phát ánh sáng: thực hành nhiệm vụ phát ra ánh sáng dạng xung (tần số). Tần số này sẽ được thiết kế với cách đặc trưng để có thể phân biệt được bộ thu ánh sáng từ cảm biến và ánh sáng trong khoảng những nguồn khác ở bên ngoài như ánh sáng ngẫu nhiên (ban ngày) hay ánh sáng nhân tạo (bóng đèn)…

– Bộ thu ánh sáng : có chức năng tiếp thụ ánh sáng từ bộ phận phát sáng. phòng ban này được gọi là phototransistor (tranzito quang). Nó có nhiệm vụ cảm nhận ánh sáng và chuyển đổi nguồn sáng thành dấu hiệu điện theo tỉ lệ.

hiện giờ, những loại cảm biến quang sử dụng khi mạch áp dụng tích hợp chuyên dụng là ASIC (Application Specific Integrated Circuit). Nguồn mạch này được tích hợp với số đông phòng ban quang, mạch xử lý, khuếch đại và chức năng vào một vi mạch (IC).

phòng ban thu ánh sáng này có thể nhận trực tiếp ánh sáng trong khoảng bộ phát hoặc ánh sáng phản xạ từ vật bị phát hiện.

– Mạch xử lý tín hiệu điện: trong công đoạn kết nạp tín hiệu điện trong khoảng bộ thu ánh sáng. Mạch điện tử sẽ chuyển tín hiệu theo tỉ lệ (analogue), từ tranzito quang thành ON / OFF được khuếch đại. Loại dấu hiệu ở ngõ ra thường tiêu dùng nhất là NPN, PNP,…

Thông tin về cảm biến quang thu phát độc lập và một số loại cảm biến quang điện khác

Cảm biến quang thu phát độc lập là loại cảm biến ánh sáng không phản xạ. Cấu tạo cảm biến quang thu phát độc lập này lắp đặt đối diện nhau, muốn hoạt động được cần một bộ phát sáng và một bộ thu sáng.

• Đặc điểm của cảm biến không bị tác động từ bề mặt, màu sắc và khoảng cách thức phát hiện vật lạ tới 60m.

• Nguyên lý cảm biến quang thu phát độc lập hoạt động dựa vào:

– tình trạng có vật cản: cảm biến quang thu phát độc lập omron vẫn phát sáng. Thế nhưng, cảm biến thu sáng không thu được nguồn ánh sáng như mong muốn mà bị vật cản bưng bít.

– trạng thái không có vật cản: cảm biến phát sáng và cảm biến thu sáng hoạt động liên tiếp với nhau.

• áp dụng của cảm biến quang điện thu phát độc lập:

Loại cảm biến này xây dựng thương hiệu nhằm đáp ứng được hoạt động trong khoảng các môi trường có tính chất phản xạ ánh sáng cao hay trên bề mặt thu nạp ánh sáng… không tiêu dùng tới cảm biến thu phát chung.

Cảm biến quang phản xạ gương (retro – reflection sensor)

• Đặc điểm bộ cảm biến quang phản xạ gương

Đây là cảm biến có bộ phát sáng và thu sáng ở trên cộng một vật dụng. Gương phản xạ là lăng kính, được vật dụng cộng với cảm biến quang.

Đặc điểm của dòng cảm biến quang phản xạ gương lắp đặt có khoảng phương pháp phát hiện được vật trong suốt, mờ… tối đa 15m rất dễ dàng, tiết kiệm dây dẫn.

• Nguyên lý hoạt động:

lúc hoạt động, bộ phát ánh sáng của cảm biến sẽ phát ra nguồn sáng đến gương với 2 trường hợp sau:

– Không có vật cản: lúc này gương sẽ phản xạ lại bộ thu sáng.

– Có vật cản đi qua: tần số của ánh sáng phản xạ hoặc mất ánh sáng thu sẽ bị đổi thay. lúc ấy, cảm biến sẽ phát ra tín hiệu điện PNP, NPN,…

• lược đồ cảm biến quang

Cảm biến quang phát hiện màu

• Đặc điểm cảm biến quang phát hiện màu

Đây là cảm biến có khả năng nhận dạng màu sắc. khi chế tác, nhà cung cấp đã lập trình sẵn, người dùng chỉ việc cài đặt ở chế độ phù hợp, cho cảm biến nhận dạng màu trước lúc làm cho việc.

• Nguyên lý vận hành cảm biến màu sắc

Cảm biến quang phát hiện là loại cảm biến quang thu phát chung. Nó vận hành như vậy như dòng cảm biến quang phản xạ khuếch tán. Nhưng đối với cảm biến này chỉ nhận đúng màu đã được lọc rồi mới phát dấu hiệu điện NPN, PNP…

Cảm biến quang phản xạ khuếch tán

• Đặc điểm của cảm biến quang phản xạ khuếch tán

Chúng có sự tác động trong khoảng bề mặt, màu sắc, phát hiện vật với khoảng cách thức tối đa là 2m.

• Nguyên lý hoạt động:

– khi phát hiện vật cản: hoạt động liên tục trong khoảng bộ phát tới bề mặt của vật cản. Ánh sáng phản xạ sẽ chuyển động ngược về vị trí thu sáng.

– khi không có vật cản: ánh sáng không phản xạ về vị trí thu hay trên bề mặt của vật không phản xạ ánh sáng đến vị trí thu.

• áp dụng ứng dụng cảm biến quang phản xạ khuếch tán

đồ vật cảm biến này được sử dụng để phát hiện những vật thể ở trên cùng một hệ thống hệ thống tự động, với chức năng giám sát thứ tự lắp đặt của các loại máy

Hướng dẫn cách thức đấu dây cảm biến quang

Để nối dây cảm biến quang chính xác, trước tiên bạn cần rà soát điện áp rơ le 220V hay VDC + VAC.

Trường hợp 220V thì rơle sẽ không tự ngắt được. Đối với nguồn điện 24V hoặc 12V thì bạn cần Quan sát chỉ số đóng tối thiểu của rơ le, để có sự điều chỉnh thích hợp.

cách thức đấu dây cảm biến quang hiện có rộng rãi loại khác nhau như PNP, NPN, AC/DC… Song mỗi bộ cảm biến có những thông số và phương thức cài đặt khác nhau.

do đó, bạn cần kiểm rơ le trước khi thực hiện đấu nối. Bởi nếu như không rà soát kỹ thì có thể khiến cho hỏng tới dây cảm biến quang.

Hy vọng cảm biến quang thu phát độc lập và các loại cảm biến khác luôn được vận dụng trong các hệ thống dây chuyền phân phối, cùng những thiết bị quan trọng trong ngành nghề công nghiệp tự động hóa. Mong rằng qua những thông tin mà Quangminhmsc vừa chia sẻ sẽ hữu ích đối với quý độc giả.
